模具是萬物之母精準且量產效率高,今天我們來介紹[塑膠射出模具]
還記得製作雞蛋糕模具吧上下模雕刻出造型之後倒入原料，
藉由高溫融合熟成後即可脫模食用。
塑膠射出成型用的模具
區分公模，母模兩個
組合，外部機構有:
[封板]
位於模具上、下。
母模鎖固在機台上的[靜板]
公模鎖固在機台上的[動板]
1.上封板(固定板)
2.母模板
3.導柱
4.公模板
5.支撐板
6.回位銷
7.頂針面板
8.頂針底板
9.模腳
10.下封板(固定板)
標準模座以外零件名稱
1.定位環
2.注道襯套(灌嘴)
3.母模模仁
4.公模模仁
5.頂出針
模座可直接訂製規格品
模仁都是可以客製化的造型
定位環位置與4種規格，注道襯套位置與4種規格如畫面

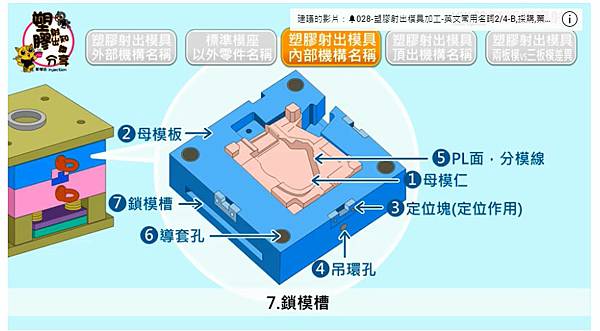

母模內部機構零件名稱:
母模仁
母模板
定位塊，定位作用
吊環孔
PL面，分模線
導套孔
鎖模槽
定位柱，定位作用
公模內部機構零件名稱:
公模仁
公模板
模腳
封板
上頂針板
下頂針板
回針銷
滑塊
壓條或滑塊壓板
鑲件
吊環孔
頂出機構名稱有:
回位銷、螺旋彈簧、頂出孔

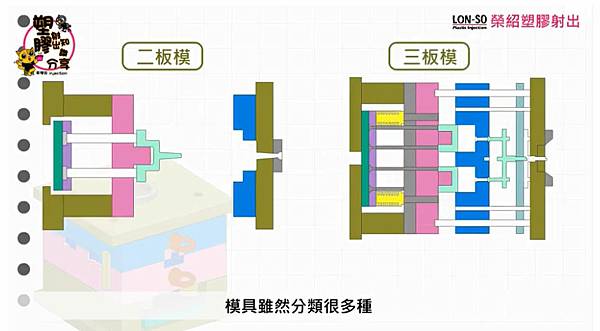

塑膠射出模具兩板模與
三板模的差異:
兩板模無澆道分離板
三板模有澆道分離板
以上是
[塑膠射出模具]
各機構名稱，多看幾次就不會陌生。
模具雖然分類很多種，隨著市場產業快速發展不斷研發創新。
如有精密塑膠零件開發，可洽詢塑膠射出工廠進行量產。
預祝大家開發順利，向下文長，復待來日再見~
-------------------------------------------------
